ISTRUZIONI DI MONTAGGIO

Abbiamo messo a disposizione un video dove passo passo viene spiegato il montaggio del grillo.
Per qualsiasi informazione non esitare a contattarci. Siamo a disposizione per risolvere i tuoi dubbi.

Lo Staff del Grillotricicloperbambini.it

MANUALE

Complimenti, avete scelto per i vostri bambini un GRILLO® , il più divertente triciclo per bambini in commercio!

PUOI SCARICARE IL MANUALE IN FORMATO PDF DA QUI

1 DICHIARAZIONE DI CONFORMITA’

2 GARANZIA

3 CARATTERISTICHE DEL GRILLO

4 AVVERTENZE DI SICUREZZA

5 MONTAGGIO DEL GRILLO®

6 MANUTENZIONE DEL GRILLO®

7 INCONVENIENTI E RIMEDI

DICHIARAZIONE DI CONFORMITA’

SI DICHIARA sotto la propria esclusiva responsabilità che il Triciclo per bambini denominato GRILLO al quale questa dichiarazione si riferisce è CONFORME e CERTIFICATO alle seguenti disposizioni legislative: 2001/95/CE sulla Sicurezza generale dei prodotti -
Vetto (RE) lì 10-03/2016
Amerigo Battilani (legale rappresentante dell’azienda)

Il GRILLO® infatti è un mezzo maneggevole, di semplice utilizzo e praticamente indistruttibile, a “prova di bimbo” anche del più scatenato; inoltre necessita di pochissima assistenza e solamente di qualche piccola e semplice avvertenza per far divertire i vostri bimbi in tutta sicurezza.

GARANZIA

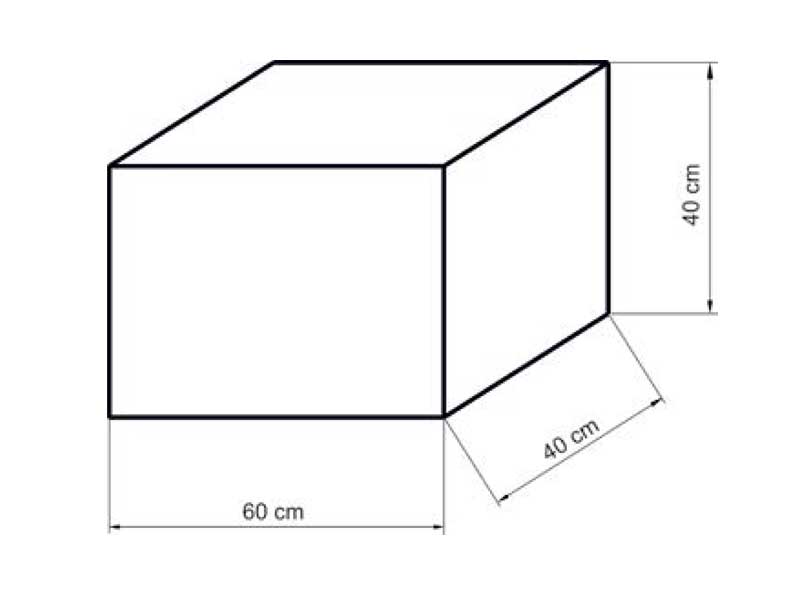

Il GRILLO® è garantito 24 mesi dall’acquisto, ad esclusione degli pneumatici, del filo e dei pannetti del freno. Viene venduto in scatola di montaggio aventi le seguenti dimensioni :

Prima della spedizione ogni GRILLO® viene montato e accuratamente collaudato, quindi imballato
con le ruote già gonfiate, pronto per essere facilmente e rapidamente montato.

CARATTERISTICHE del GRILLO®

• Struttura: acciao con verniciatura poliuretanica
• Ruote: cerchi in alluminio
• Pneumatici: diametro 12” x 1/2 x 1.75
• Portata: 60 kg

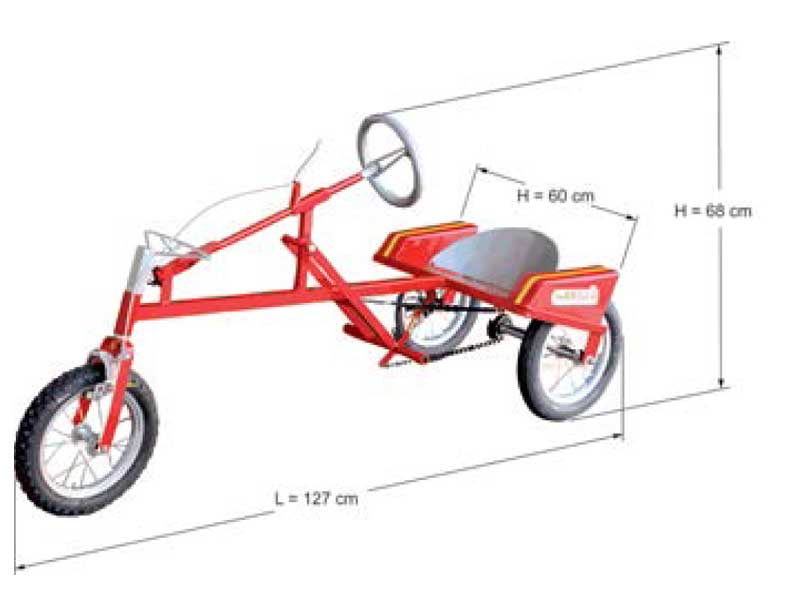

• Dimensioni: lunghezza 127 cm
• Larghezza: 60 cm
• Altezza: 68 cm
• Peso : 13 kg ca.

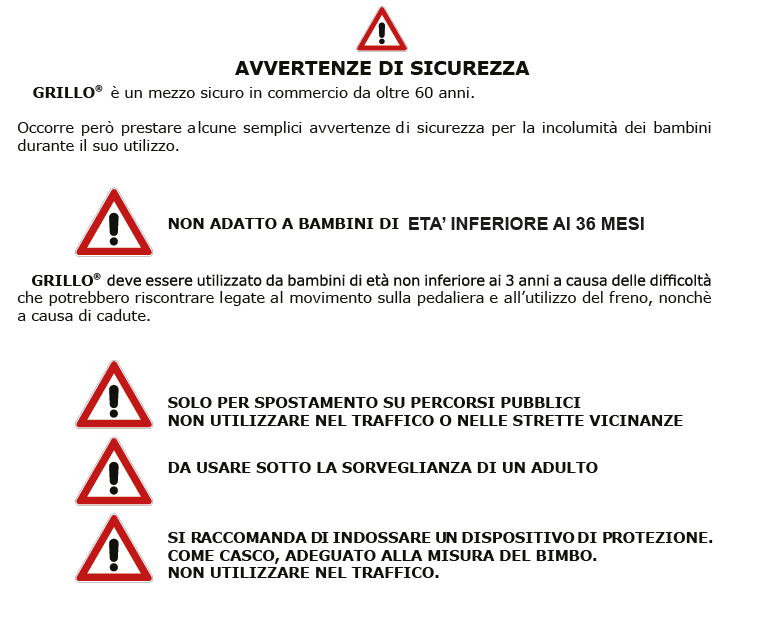

AVVERTENZE DI SICUREZZA

MONTAGGIO del GRILLO

IL TRICICLO DEVE ESSERE MONTATO DA UN ADULTO

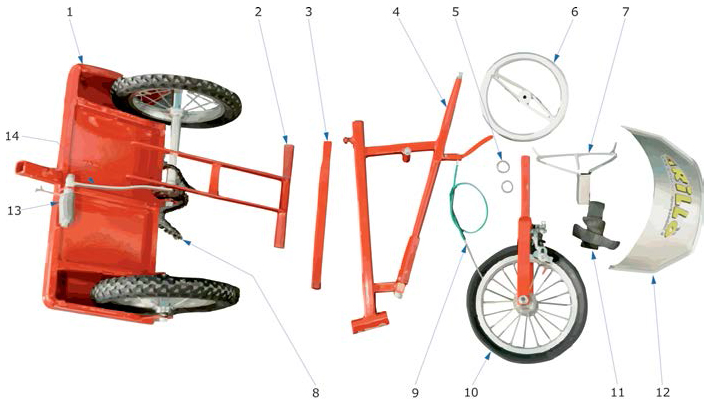

Il GRILLO® viene spedito in scatola di montaggio, smontato nei seguenti pezzi già premontati:

 Tutte le viterie necessarie sono fornite e infilate nelle rispettive sedi da cui dovranno essere tolte prima del montaggio dei relativi pezzi. Per il montaggio del GRILLO® sono necessari i seguenti attrezzi (non forniti in dotazione) :

- Chiave a brugola misura 5 - Chiave esagonale misura 10 - Chiave esagonale misura 13

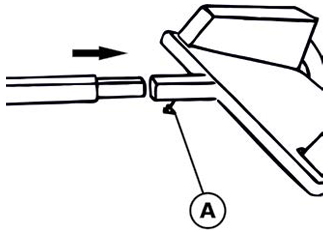

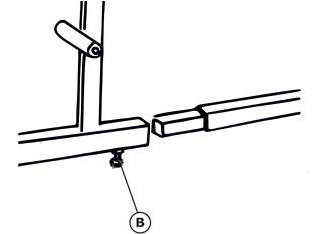

Unire tra loro le tre parti del telaio 1, 3 e 4 utilizzando i bulloni di fissaggio A e B come illustrato nelle FIG. 1 e FIG. 2.

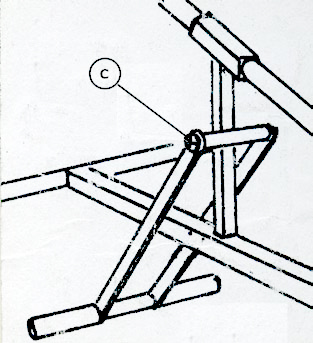

FIGURA 3 Montare la pedaliera 2 togliendo e riinfilando il perno, facendo attenzione a non stringere troppo a fondo il suo dado C indicato nella FIG. 3, altrimenti la pedaliera non scorrerebbe liberamente.

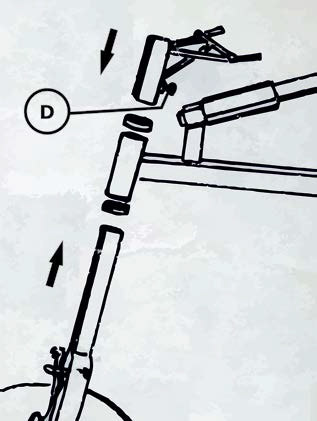

FIGURA 4 Una volta fissati il telaio e la pedaliera, montare la parte anteriore del GRILLO® come indicato nella FIG. 4 unendo tra loro nell’ordine la forcella anteriore 10, una delle due boccole 5, quindi l’altra boccola 5 dalla parte superiore del canotto del telaio ed infine il supporto dello sterzo 7. Ad operazione ultimata fissare il tutto stringendo il dado D.

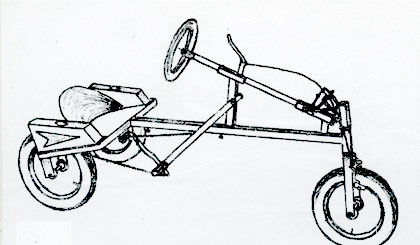

FIGURA 5 Ora è possibile montare il volante 6 all’asta dello sterzo avvitando a fondo il bulloncino E come indicato QUI A LATO >>>

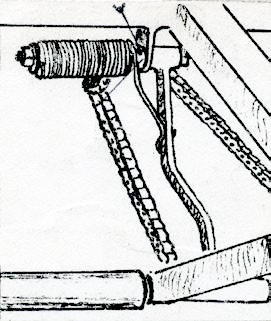

FIGURA 6 A questo punto agganciare manualmente la molla tendicatena 13 all’asta 14 come indicato

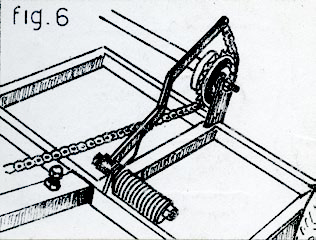

FIGURA 7 Assicurarsi sempre che l’asta tendicatena sia ben allineata al rocchetto (vedi FIG. 7) altrimenti la catena, durante il movimento, tenderebbe ad uscire da quest’ultimo.
FIGURA 8 Applicare infine le fasce elastiche in gomma 11 in dotazione al supporto dello sterzo 7 facendole passare sotto all’asta del volante (vedi FIG. 8) ed agganciare il filo al freno nella ruota ateriore, passandolo per l’apertura a forma triangolare della forcelletta porta fasce elastiche 7.

MANUTENZIONE del GRILLO®
Il GRILLO® è un mezzo robustissimo che praticamente non richiede nessun tipo di manutenzione particolare. Ad ogni modo prestare alcuni accorgimenti quando necessario allungherà ulteriormente la vita del triciclo GRILLO..

- lubrificare la catena;
- verificare la pressione delle gomme;
- verificare il serraggio di tutti i bulloni;
- verificare il corretto funzionamento del freno anteriore;
- verificare il tiraggio delle fasce in gomma.

INCONVENIENTI E RIMEDI
Come già detto il GRILLO® non presenta particolari problemi che possano causare rotture, anche  dopo un intenso utilizzo, solamente alcuni piccoli inconvenienti facilmente risolvibili.

Il GRILLO® è prodotto da :
Grillo Triciclo per Bambini di Amerigo Battilani
via Groppo, 13 - 42020 Vetto (REGGIO EMILIA) Italy
tel. E FAX.:  0522 819144
P. IVA : IT00430510354
e-mail : Questo indirizzo email è protetto dagli spambots. È necessario abilitare JavaScript per vederlo.
web site : www.grillotricicloperbambini.it

brochure

PUOI SCARICARE E STAMPARE LA BROCHURE IN FORMATO PDF DA QUI

IL TRICICLO

IL GRILLO VIENE VEDUTO AD € 350,00 + Iva (22%) Spese di Spedizione Incluse.

GRILLO UNICO NEL SUO GENERE

l' unico triciclo a propulsione brevettata, prodotto conforme CE, ideale per bimbi da 3 a 15 anni.
Struttura in acciaio con verniciatura poliuretanica, disponibile in quattro colorazioni differenti:
VERDE, GIALLO, BLU e ROSSO.

Ideale per noleggiatori e parchi giochi

Il miglior prodotto per iniziare una remunerosa attività di noleggio, Devi sapere che il grillo è nato cosi', un mezzo da noleggiare nei parchi giochi, nelle feste di paese che ha fatto per anni il successo del suo costruttore Manlio Battilani. Una struttura che non ha problemi, solida robusta costruita in modo artigianale, controllata e certificata. Sono i punti saldi su cui si potrebbe far partire una profiqua attività di noleggio. (sconti particolari su quantità per noleggiatori e parchi gioco). inviaci unaQuesto indirizzo email è protetto dagli spambots. È necessario abilitare JavaScript per vederlo.

LO SMONTI E LO TRASPORTI

Lo sapevi che il Triciclo GRILLO ®, è stato pensato e realizzato per essere facilmente smontato con l' utilizzo di soli 3 chiavi (non fornite nel kit).Se vuoi seguire il nostro filmato ti insegnamo a montare in pochi secondi il tuo nuovo e meraviglioso mezzo!. VIDEO ISTRUZIONI MONTAGGIO

Nella confezione del TRICICLO GRILLO®  trovi:

• Struttura in acciaio del triciclo
• 3 ruote complete di camera d'aria e cerchio
• Il freno anteriore
• Schienale
• Catena
• Fasce elastiche per lo sterzo
• Volante
• Cavo Freno
• Manuale certificazione ed uilizzo
• Adesivi per personalizzare il tuo grillo (se non già applicati)
• CD-ROM VIDEO GUIDA PER IL MONTAGGIO
• Certificato di autenticità del prodotto

I COLORI	VERDE
BLU	GIALLO
BIANCO	SILVER
CELESTE	ROSSO
LA NOSTRA TAVOLOZZA DEI COLORI

IL GRILLO VIENE VEDUTO AD € 350,00 + Iva (22%) Spese di Spedizione Incluse.

(SU RICHIESTA CON UNA QUANTITA IMPORTANTE POSSIAMO REALIZZARE IL COLORE CHE VOLETE CON RIFERIMENTO RAL)

(Per spedizioni e costi inviare una mail all' indirizzo Questo indirizzo email è protetto dagli spambots. È necessario abilitare JavaScript per vederlo. con tutti i vostri dati.)

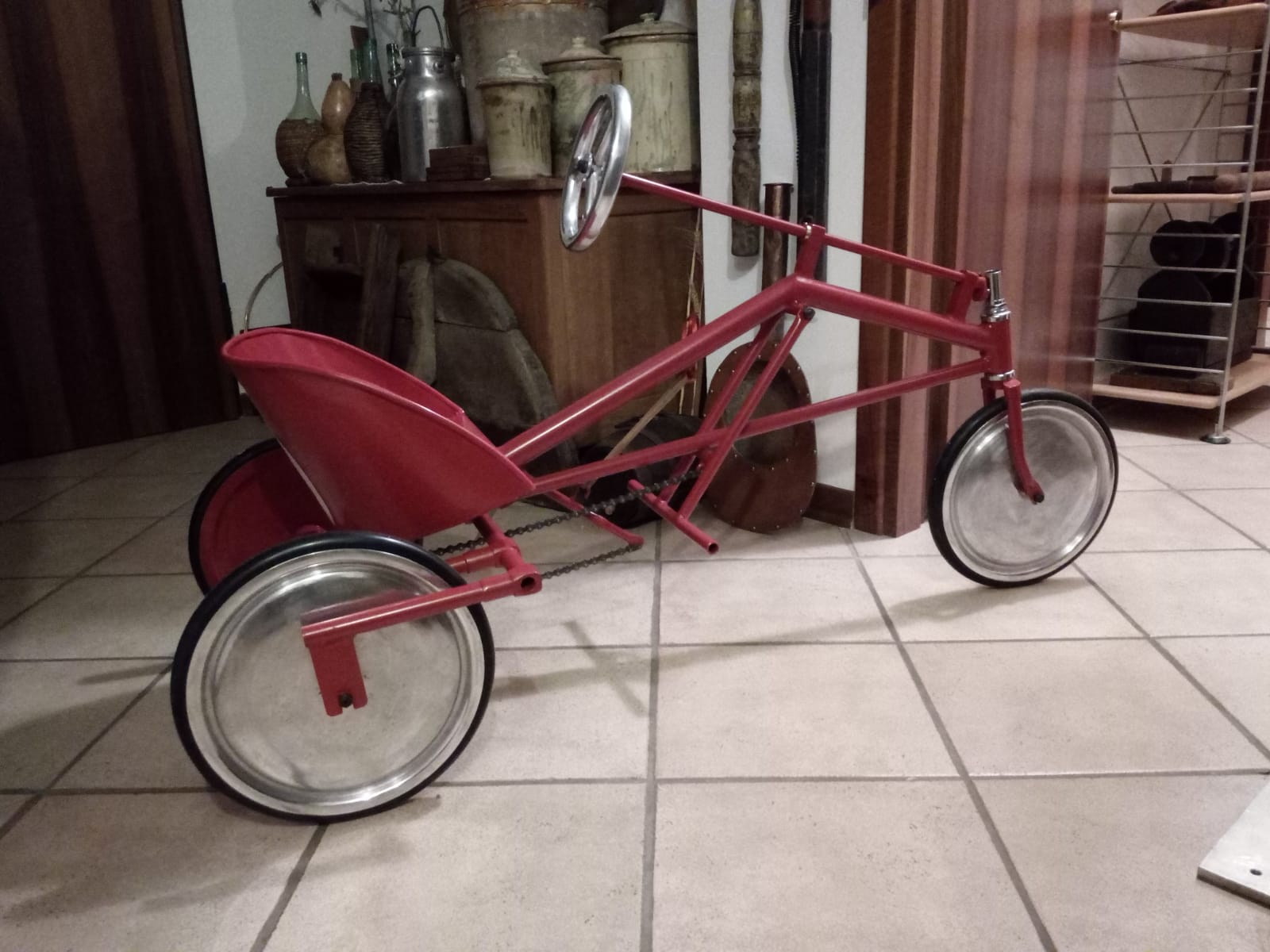

• Remake del mitico Leprotto, antesignano del triciclo Grillo (collezione privata) Remake del mitico Leprotto, antesignano del triciclo Grillo (collezione privata)

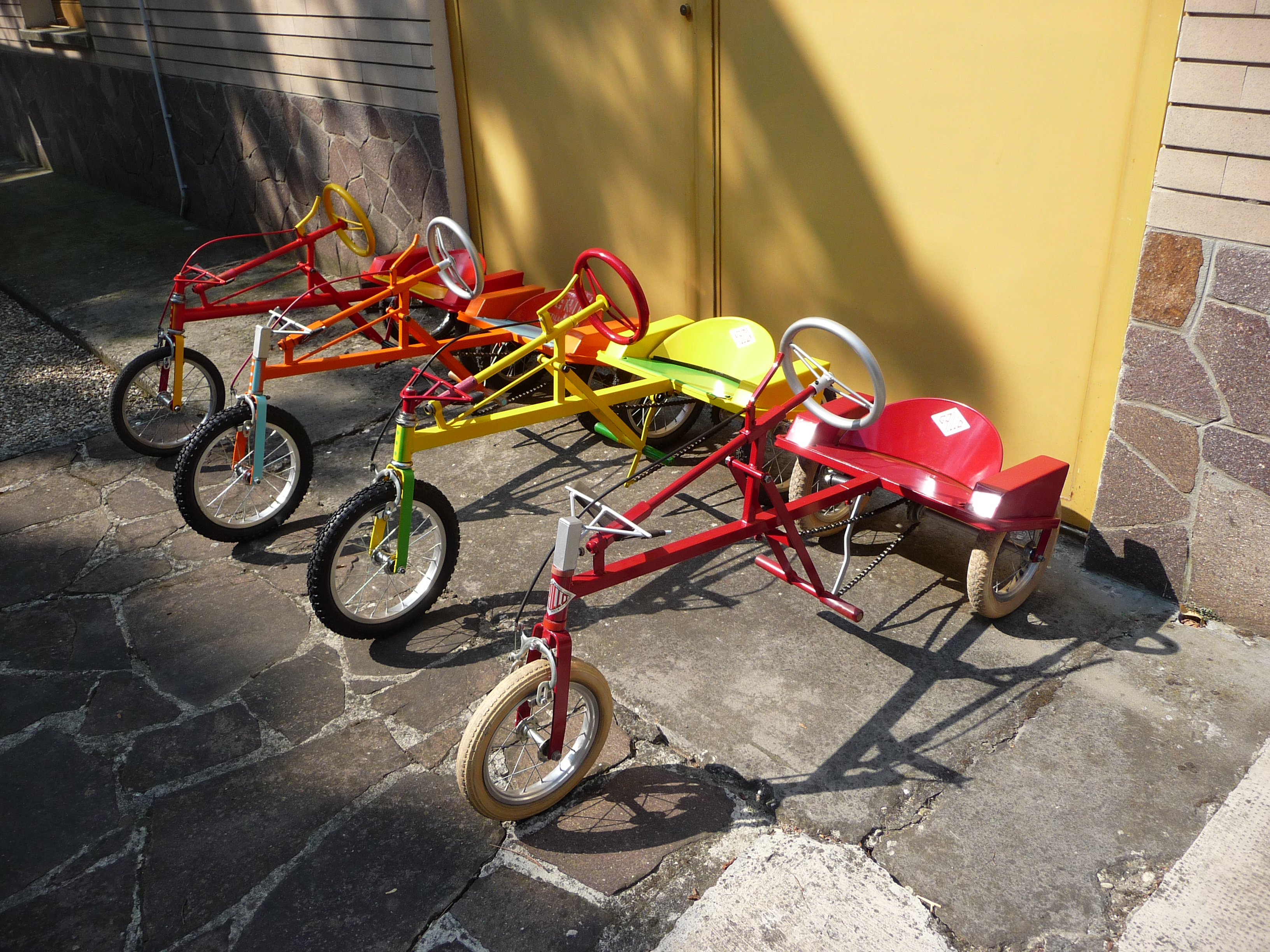

• Grilli anni 60 restaurati (collezione privata) Grilli anni 60 restaurati (collezione privata)

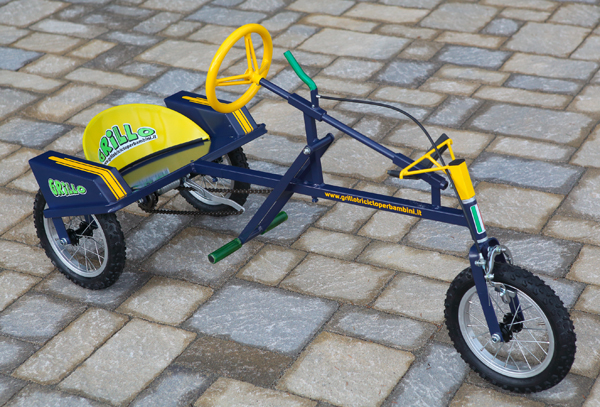

• GRILLO® COLORE BLU GRILLO® COLORE BLU

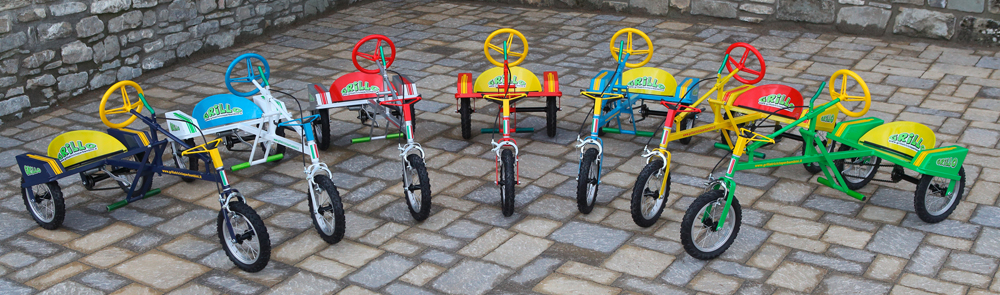

• GRILLO® LA TAVOLOZZA DEI COLORI GRILLO® LA TAVOLOZZA DEI COLORI

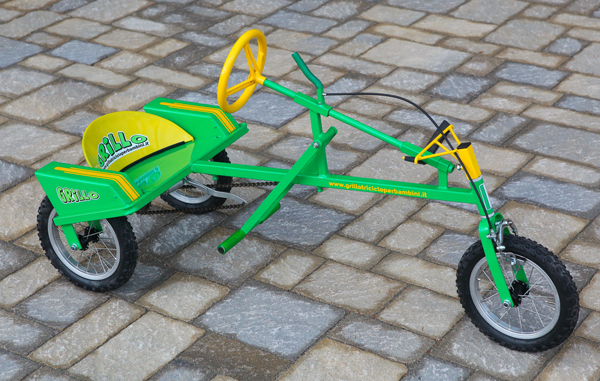

• GRILLO® COLORE VERDE (Green) GRILLO® COLORE VERDE (Green)

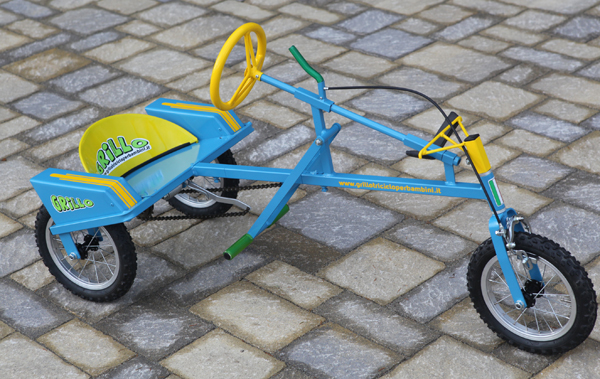

• GRILLO® COLORE CELESTE (Light Blue) GRILLO® COLORE CELESTE (Light Blue)

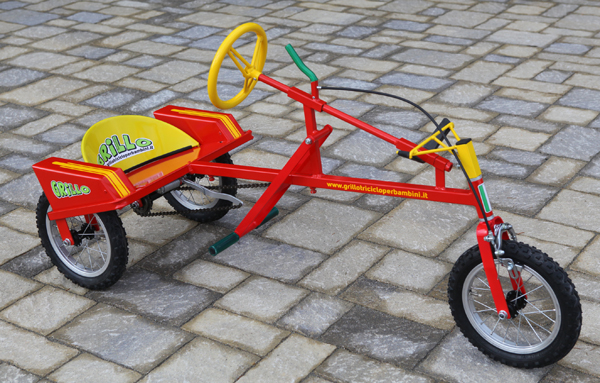

• GRILLO® COLORE ROSSO (Red) GRILLO® COLORE ROSSO (Red)

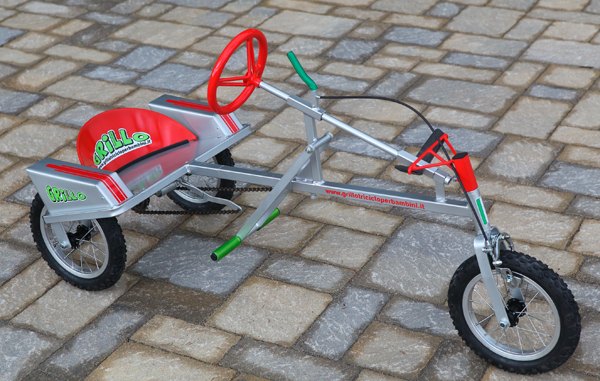

• GRILLO® COLORE ARGENTO (Silver) GRILLO® COLORE ARGENTO (Silver)

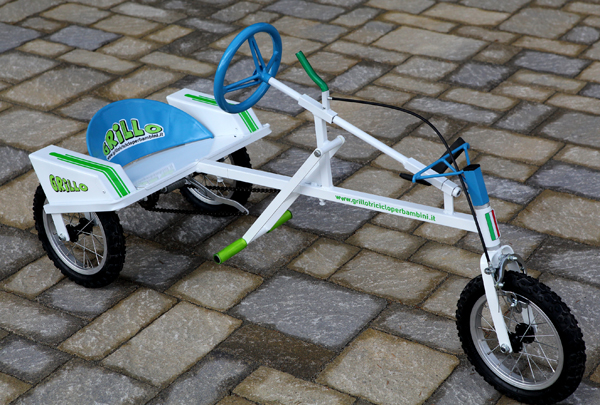

• GRILLO® COLORE BIANCO (White) GRILLO® COLORE BIANCO (White)

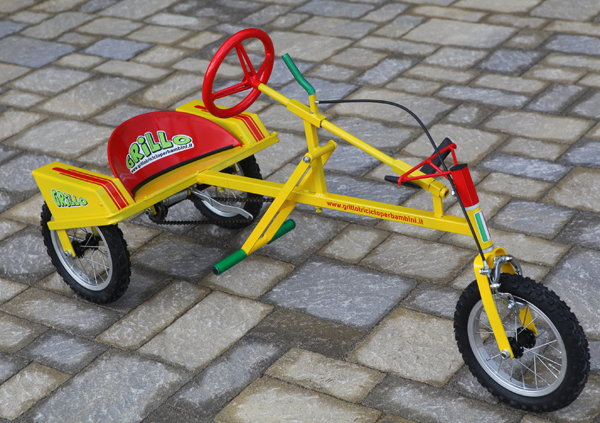

• GRILLO® COLORE GIALLO (Yellow) GRILLO® COLORE GIALLO (Yellow)
•
